Façade engineering versterkt energieconcept met respect voor architectuur

Façade engineering heeft een impact die zoveel meer is dan esthetisch. In de gevel van een project komen tal van factoren samen die mee comfort, functionaliteit, milieu-impact en veiligheid bepalen.

Zo ontwikkelde Sweco een energiemasterplan voor een innovatief project. Als engineering partner neemt Sweco de technieken en het energieconcept voor zijn rekening. Onze façade engineering consultants droegen bij aan zowel de energie-efficiëntie als de architecturale uitstraling van het centrale gebouw.

Façade engineering verbindt esthetiek met energie-efficiëntie

Het centrale gebouw speelt zijn rol in het energiemasterplan, onder andere via BIPV (building integrated photovoltaics) in de gevel en op het dak.

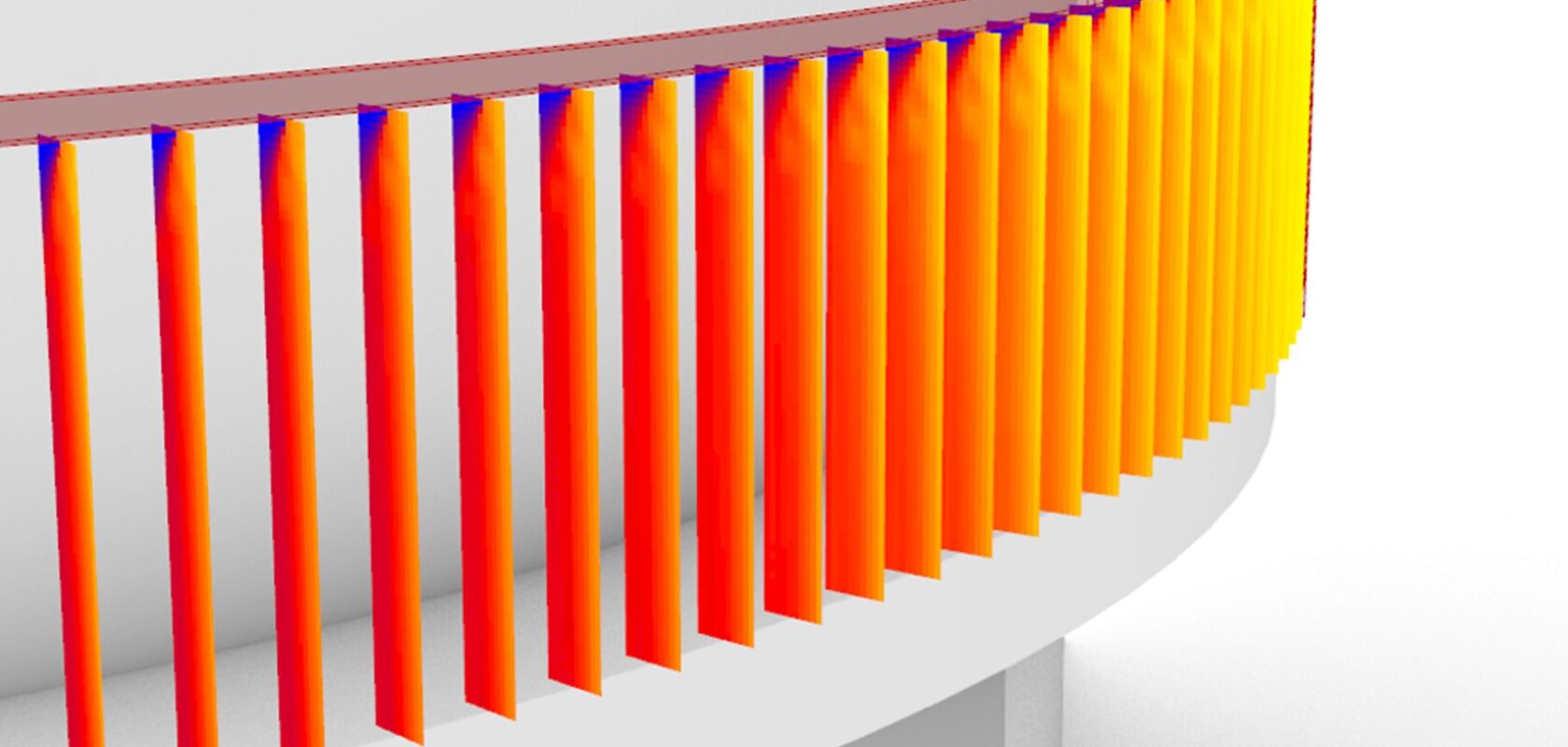

Aan de gevel werken de BIPV als vaste zonweringselementen, in de vorm van verticale louvres. Onze façade engineers bestudeerden verschillende factoren:

• Opbrengst van de zonnepanelen
• Optimalisatie van de geometrie, tussenafstand, oriëntatie, positie van de louvres
• Architecturale detaillering en integratie in het architecturale concept
• Structurele predimensionering van de louvres en integratie in het structurele concept
• Integratie in het energieconcept
• Analyse van het effect van de louvres op de daglichtkwaliteit
• Technische beschrijving van de BIPV louvres voor integratie in het lastenboek

Integratie in het architecturale en structurele concept

De louvres werken zowel als zonwering, en als energie-oplossing door de BIPV. Dit zeer zichtbare visuele element bepaalt mee het gevelbeeld. Het wordt perfect geïntegreerd in het structurele en architecturale concept door Sweco’s façade engineering consultants, in de detaillering en structurele predimensionering van het inklemprofiel en het glas.

De klemprofielen, op maat gemaakte aluminium extrusies, integreren op een elegante manier de stalen verstevigingen en elektrische bekabeling. Ook de verankeringen zijn speciaal ontworpen om de aansluiting en het verloop van de bekabeling onzichtbaar te maken.

Comfort door optimalisatie van het daglicht

Eens de vaste zonwering met BIPV was bepaald, analyseerden de façade engineers het daglichtcomfort in de binnenruimtes. De louvres lopen rond de volledige gevel, voor een coherent en harmonisch architecturaal beeld. Ook op de noordgevel, terwijl de PV-opbrengst daar uiteraard lager is. In deze louvres zijn geen PV-cellen geïntegreerd: volledig transparant laten ze meer daglicht toe in de noordelijke ruimtes.

Door façade engineering vanaf de conceptfase te betrekken, waren onze experts in staat om oplossingen voor te stellen die bijdragen aan de energie-efficiëntie van het gebouw, met respect voor de architecturale uitstraling.
